คำอธิบายของเครื่องกลึงเกลียว CNC แบบ Slant Bed

เครื่องกลึงเกลียว CNC แบบเตียงลาดซีรีส์ QKP ได้รับการพัฒนาโดยเฉพาะสำหรับการกลึงเกลียวท่อในบ่อน้ำมัน และเหมาะสำหรับการกลึงเกลียวท่อประเภทต่างๆ เครื่องจักรนี้มีระบบควบคุมแบบกึ่ง-แบบปิด- ทำให้สามารถทำหน้าที่เป็นเครื่องกลึง CNC มาตรฐานสำหรับการตัดเฉือนเพลา ปลอก และจานที่มีรูปทรงซับซ้อน- เครื่องจักรนี้สามารถดำเนินการต่างๆ ได้ เช่น การกลึงพื้นผิวทรงกระบอกภายในและภายนอก พื้นผิวทรงกรวยภายในและภายนอก พื้นผิวโค้ง ใบหน้าส่วนปลาย การเซาะร่อง การลบมุม และการตัดเกลียว

ภาพรวมฟังก์ชั่นระบบ:

ตัวหมุนอย่างต่อเนื่อง:

ระบบสามารถประมวลผลวัตถุที่หมุนอย่างต่อเนื่องโดยมีเส้นโค้งต่างๆ เป็นตัวกำเนิด โดยมีความละเอียดในการประมวลผล 0.001 มม.

การกลึงเกลียว:

สามารถประมวลผลเกลียวทรงกระบอก ทรงกรวย และเกลียวหน้าปิด รวมถึงการเชื่อมต่อเกลียวทรงกระบอกต่อเนื่อง-

การชดเชยเครื่องมือ:

ระบบประกอบด้วยการชดเชยเครื่องมืออัตโนมัติ การปรับปรุงประสิทธิภาพ และลดการปรับด้วยตนเอง

ฟังก์ชั่นวงจร:

เครื่องจักรรองรับฟังก์ชันต่างๆ เช่น รอบเปล่า รอบการตัดเกลียว และรอบการเซาะร่อง ทำให้งานที่ต้องทำซ้ำๆ ง่ายขึ้น และเพิ่มผลผลิต

การตั้งค่าจุดศูนย์สัมบูรณ์:

ระบบช่วยให้การตั้งค่าจุดศูนย์สัมบูรณ์ได้อย่างยืดหยุ่น ทำให้ผู้ปฏิบัติงานควบคุมเครื่องจักรได้ง่ายและสะดวกยิ่งขึ้น

คุณสมบัติและคุณประโยชน์:

ความเก่งกาจ:

ไม่เพียงแต่ออกแบบมาสำหรับการกลึงเกลียวในท่อเท่านั้น แต่ยังเหมาะสำหรับงานกลึงทั่วไป รวมถึงรูปทรงของส่วนประกอบที่ซับซ้อนด้วย

ความแม่นยำสูง:

สามารถบรรลุความละเอียด 0.001 มม. สำหรับการตัดเฉือนที่มีรายละเอียดและแม่นยำ

ใช้งานง่าย:

ระบบของเครื่องได้รับการออกแบบมาให้ตั้งโปรแกรมและใช้งานได้ง่าย โดยมีฟังก์ชันที่ใช้งานง่าย เช่น การชดเชยเครื่องมืออัตโนมัติและการตั้งโปรแกรมรอบ

ผลผลิตสูง:

เหมาะสำหรับการผลิตจำนวนมากและการตัดเฉือนประสิทธิภาพสูง- โดยเฉพาะสำหรับอุตสาหกรรมที่เกี่ยวข้องกับท่อและข้อต่อ เช่น น้ำมันและก๊าซ

การใช้งาน:

เครื่องกลึงเกลียวท่อซีรีส์ QKP เหมาะสำหรับ:

อุตสาหกรรมบ่อน้ำมัน:

ใช้สำหรับการตัดเฉือนเกลียวท่อที่จำเป็นสำหรับการขุด การขนส่ง และการแปรรูปน้ำมันและก๊าซ

อุปกรณ์ไฮดรอลิก:

เหมาะสำหรับผลิตชิ้นส่วนเกลียวที่ใช้ในระบบไฮดรอลิก

เครื่องจักรกลทั่วไป:

สามารถทำงานกลึงทั่วไปสำหรับส่วนประกอบที่ซับซ้อนต่างๆ ในอุตสาหกรรมต่างๆ

บทสรุป:

เครื่องกลึงเกลียวท่อซีรีส์ QKP มอบประสิทธิภาพที่แข็งแกร่ง ความแม่นยำ และความอเนกประสงค์ ทำให้เป็นตัวเลือกที่เหมาะสำหรับการกลึงเกลียวในท่อน้ำมันและงานตัดเฉือนที่ซับซ้อนอื่นๆ ด้วยการเขียนโปรแกรมที่ยืดหยุ่น ความแม่นยำสูง และความสามารถในการประมวลผลที่มีประสิทธิภาพ เครื่องกลึงนี้จึงเป็นเครื่องมือสำคัญสำหรับอุตสาหกรรมที่ต้องการการตัดเฉือนท่อ ข้อต่อ และส่วนประกอบเกลียวอื่นๆ ที่มีความแม่นยำ

product-897-625

คุณสมบัติของเครื่องกลึงเกลียวท่อคุณภาพสูง:

1. เตียงมีโครงสร้างผนังสาม-ดั้งเดิม และผนังด้านหลังจัดวางด้วยระนาบเอียง 12 องศา ซึ่งช่วยเพิ่มความแข็งแกร่งของเครื่องมือกลได้อย่างมาก

2. โซ่ส่งกำลังหลักเป็นแบบส่งกำลังแบบให้คะแนน ซึ่งจะช่วยลดการใช้พลังงานและเสียงรบกวนของเครื่องมือกล

3. การใช้กล่องไฮดรอลิกแยก การหล่อลื่นแบบรวมศูนย์ และการระบายความร้อนอันทรงพลังไม่เพียงแต่ช่วยลดอุณหภูมิของแกนหมุน แต่ยังรักษาความสะอาดและการหล่อลื่นของกล่องแกนหมุนได้อย่างมีประสิทธิภาพ

พารามิเตอร์ของเครื่องกลึง CNC แบบเกลียวท่อ

รายการ	หน่วย	QK1212	QK1219	QKP1219	QKP1223	คิวเคเอ1226/1235	คิวเคเอ1246	ADPT200	ADPT300

เส้นผ่านศูนย์กลางภายนอก ของท่อ	มม	120	190	190	230	260/340	460	190	280
แกว่งไปมาบนเตียง	มม	800		800		1000/1100	1250	720	820
สวิงเหนือรถม้า	มม	450		480		630/730	900	540	540
Max.ความยาวของชิ้นงาน	มม	750/ 1000/ 1500/ 2000/ 3000		1000/ 1500/ 2000/ 3000/ 4000/ 5000/ 6000		1500/ 3000/ 5000	2800	1500/ 2000/ 3000
Max.ความยาวของการหมุน	มม	550 800 1350 1800 2800		800/ 1300/ 1800/ 2800/ 3800/ 4800/ 5800		1300/ 2800/ 4800	2600	1350/ 1850/ 2850
ช่วงของ guideway	มม	550		600		755	1100	315	315
สปินเดิล
จมูกแกน		C15		A2-15		A2-20	A2-28	A2-20	A2-20
รูเรียวของแกนหมุน		เมตริก140	เมตริก213	เมตริก213	1:20	1:20	เมตริก140	1:20	1:20
เจาะแกน	มม	130	200	200	240	275/355	465	201	290
เรียวด้านบนของแกนหมุน		6#
ช่วงความเร็วของแกนหมุน	รอบ/นาที	20~1000	20~600	20~600		400/320	2~200	25-400	25-400
ชัค	มม	3-ขากรรไกร 400	3-กราม 500		3/4 กราม 630	630/800	สารประกอบ1000	500	630
ให้อาหาร
นาที. อัตราป้อนของแกน X/Z-	มม	0.001/0.001						0.001/0.001
ความเร็วของแกน X/Z-	เมตร/นาที	3/6		4/5				12/15M	12/15M
สูงสุด การเดินทางของ X	มม	390		420		570/540	850	395	395
ปราการ
ประเภทป้อมปืน		V4 □240		V4 □300			V4 □380	8/10/12T	8/10/12T
ส่วนของด้ามเครื่องมือ	มม	40X40		40x40			50x50	32X32	32X32
การทำซ้ำการจัดทำดัชนี	มม	0.008						0.008
แรงตัดสูงสุด	N	19600				29400	39200	21538	21538
หางสต็อก
เส้นผ่านศูนย์กลาง ของหางปลา	มม	100				160	260	130	130
การเดินทางของ Tailstovk	มม	250				300	300
รูเรียวของ tailstock		มอร์ส5		มอร์ส6		มอร์ส6	มอร์ส80	มอร์ส6	มอร์ส6
คนอื่น
กำลังหลัก	กิโลวัตต์	22	30	15		18.5	28	30	30
ความแม่นยำ		IT6~IT7
ความหยาบ		RA1.6
ความยาว	มม	2912 3227 3677 4177 5177		3605/ 4105/ 4645/ 5600/ 6430/ 7600/ 8485		4800/ 6300/ 8300	6300	5737/ 6237/ 6941
ความกว้าง	มม	1800		2219/2330		2520	2720	2165	2165
สูง	มม	1850		1830/2100		2120	2320	2375	2375
น้ำหนัก	t	3.7 3.9 4.2 4.7 5.2		4.8/5.3/5.6/6.0/6.8/7.6/8.3		2009/11/13	18
ระบบซีเอ็นซี		0i-TF/SIEMENS 828D

ข้อดีและประโยชน์ของเครื่องกลึงเกลียวท่อ

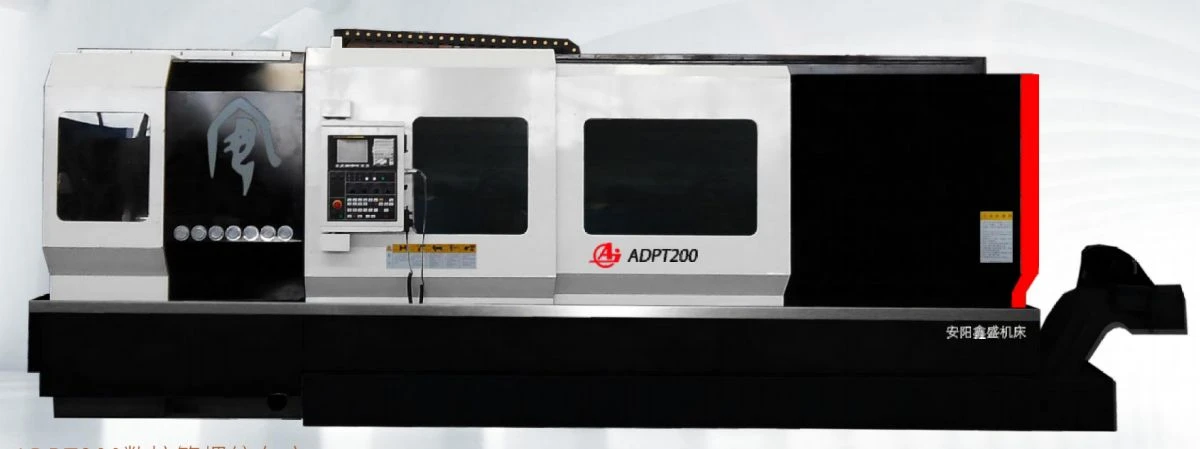

product-1200-449

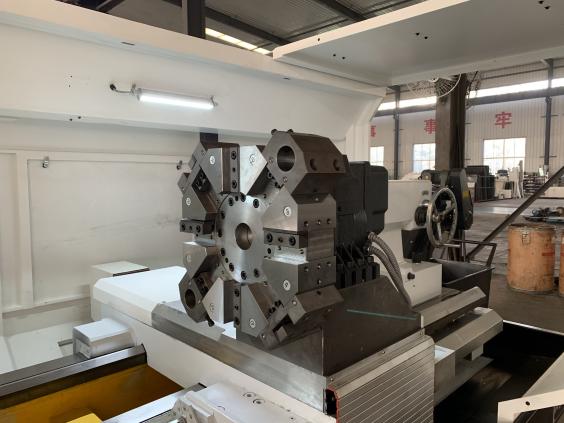

(1) ตัวเครื่อง

ความกว้างของรางตัวถังคือ 650 มม. วัสดุคือ HT300 การชุบด้วยความถี่อัลตราโซนิกทำได้ถึง HRC52 ความหยาบคือ Ra0.63 หลังจากบดด้วยเครื่องเจียรที่มีความแม่นยำสูง- มีความแม่นยำและประสิทธิภาพการเสียดสีสูง- ตัวเครื่องเป็นโครงสร้างที่สำคัญซึ่งช่วยเพิ่มความแข็งแกร่งของเครื่องมือกลได้อย่างมาก

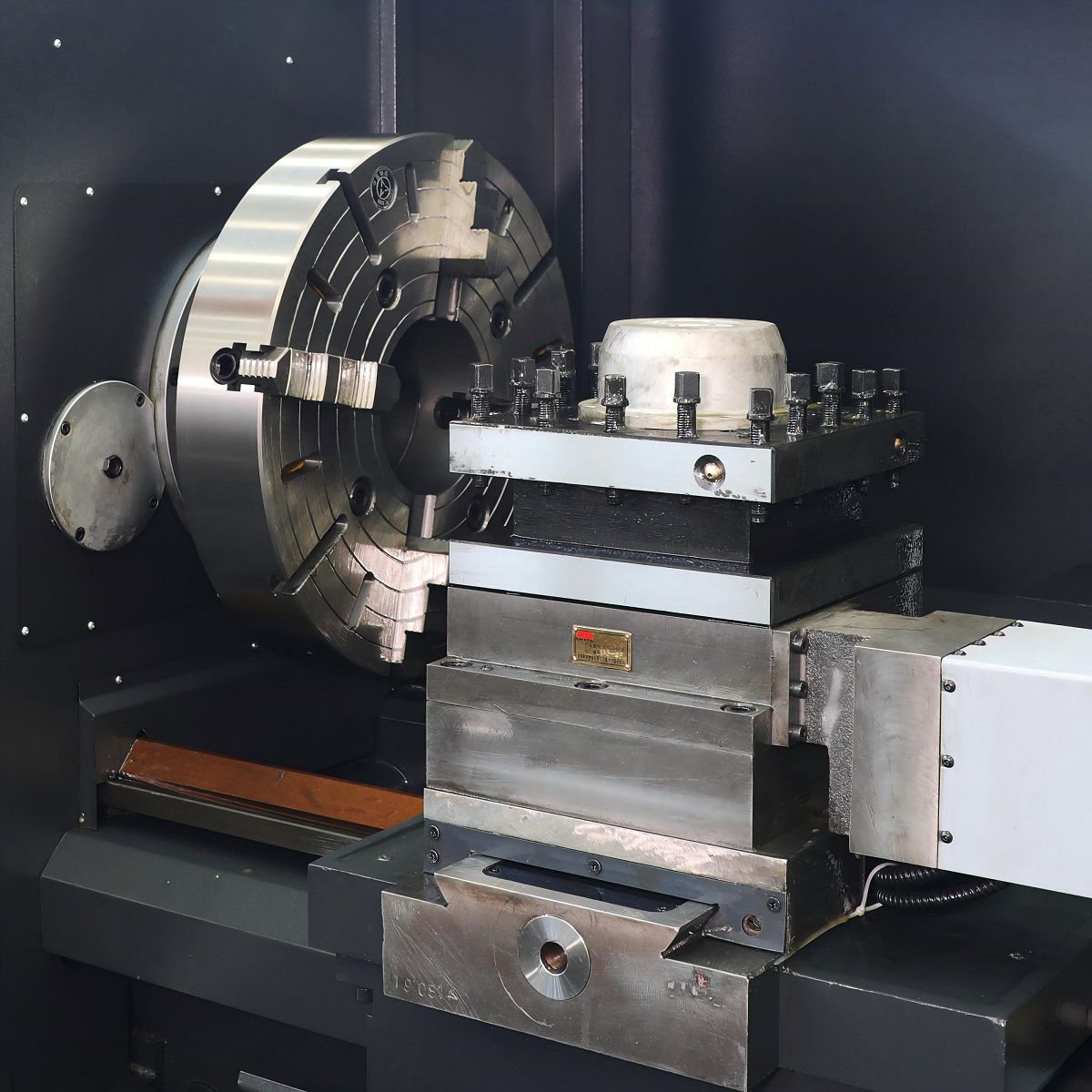

(2) กล่องหัวเครื่องจักร CNC Oil Country

หน่วยแกนหมุนชนิดกล่องเกียร์แบบรวม, เซอร์โวมอเตอร์แกนหมุนกำลังสูง,

การส่งข้อมูลความเร็วสอง- การควบคุมความเร็วแบบไม่มีขั้นตอน

การควบคุมความเร็วที่หลากหลาย ไม่เพียงแต่ตอบสนองความต้องการของการตกแต่งเกลียวความเร็วสูง-เท่านั้น แต่ยังเพื่อให้ได้การตัดที่มีประสิทธิภาพ เฟืองบดที่ดับและแม่นยำ ตลับลูกปืนคุณภาพสูง เพื่อให้มั่นใจว่าเครื่องจักรมีเสียงรบกวนต่ำและคุณภาพเสียงที่ดี

กล่องแกนหมุนใช้การหล่อลื่นระบายความร้อนหมุนเวียนภายนอกที่แข็งแกร่ง

ไม่เพียงแต่ช่วยลดอุณหภูมิของแกนหมุนเท่านั้น แต่ยังรักษาความสะอาดและการหล่อลื่นของกล่องแกนหมุนอีกด้วย

product-1200-1200

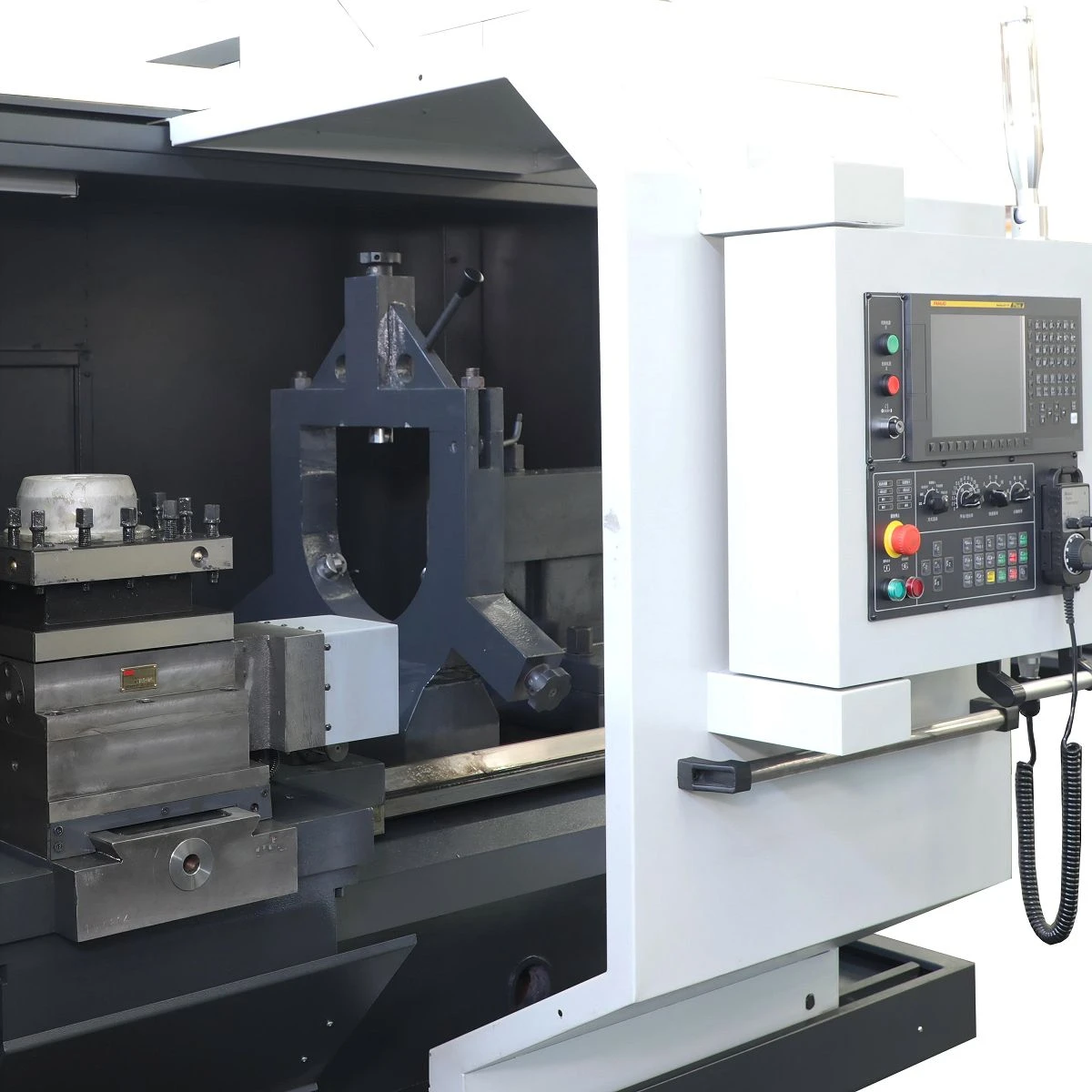

(3) สต็อกท้าย

เครื่องมือกลนี้เป็นอุปกรณ์มาตรฐานที่มีแกนหมุนหางปลา φ120 โมห์ส 6# ด้านบน

product-1200-1200

(4)ฟีดสองแกน-

ทั้งแกน X และแกน Z ใช้ระบบขับเคลื่อนโดยตรงแบบบอลสกรูที่มีความแม่นยำสูงและโครงสร้างแรงตึงของสกรูตะกั่ว แบริ่งบอลสกรูที่มีความแม่นยำใช้สำหรับการวางตำแหน่งและการรองรับ ชั้นวางน็อตสกรูเพลา Z เป็นโครงสร้างการหล่อแบบรวม

(5) ป้อมปืนซีเอ็นซี

ใช้ที่จับเครื่องมือแนวตั้ง CNC (HAK21280) มีลักษณะของความแม่นยำสูง การหมุนเรียบ ใช้งานง่ายและอื่นๆ

สี่เหตุผลที่ควรเลือกกลึงเกลียวท่อ CNC

1.เครื่องกลึงเกลียวท่อมีลักษณะของระบบอัตโนมัติระดับสูง ประสิทธิภาพสูงและความแม่นยำสูง ช่วงการใช้งานที่กว้าง และการใช้งานที่เรียบง่าย

2. กล่องข้างเตียงขับเคลื่อนด้วยมอเตอร์แปลงความถี่โดยมีการเปลี่ยนแปลงความเร็วแบบไม่มีขั้นตอน ตลับลูกปืนแกนหมุนจาก-ผู้ผลิตในประเทศที่มีชื่อเสียง และหัวจับขากรรไกรสาม-จากแบรนด์ในประเทศที่มีชื่อเสียง-

3. การออกแบบโมดูลาร์ของระบบควบคุมเชิงตัวเลขนั้นง่ายต่อการแก้ไขและบำรุงรักษาง่าย แกน x และ z ใช้กำลังสูง- เซอร์โวมอเตอร์ ประสิทธิภาพขั้นสูง และความน่าเชื่อถือที่แข็งแกร่ง

4. ใช้อานเตียงหล่อ แผ่นสไลด์ รูปแบบซี่โครงภายในที่เหมาะสม บอลสกรูที่มีความแม่นยำสูง ความแม่นยำสูง และการส่งผ่านที่แม่นยำ

การใช้เครื่องกลึงซีเอ็นซีทำเกลียวท่อ

เครื่องมือเครื่องต๊าปท่อใช้ในการแปรรูปท่อน้ำมันซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เป็นท่อเหล็กที่ใช้ในการขนส่งน้ำมันและก๊าซธรรมชาติในบ่อน้ำมัน มีการติดตั้งอยู่ในท่อ และน้ำมันและก๊าซจะไหลจากท่อน้ำมันไปยังหลุมผลิต

เกลียวท่อมีสองขนาด ขนาดหนึ่งคือเกลียวไปป์ทรงเรียวรูปตัววี-ที่มีก้นกลมทรงโดม 8 ฟันต่อนิ้ว และอีกขนาดคือเกลียวไปป์ทรงเรียวรูปตัววี-ที่มีก้นกลมทรงโดมที่ 10 ฟันต่อนิ้ว

product-848-363

product-1249-386

ด้ายคือการยื่นออกมาอย่างต่อเนื่องโดยมีโปรไฟล์ฟันที่กำหนดไว้ซึ่งเกิดขึ้นตามแนวเกลียวบนพื้นผิวของทรงกระบอกหรือกรวย การกลึงเกลียวมีหลายวิธี และโดยปกติจะใช้การกลึงเกลียวในการตัดเฉือนทั่วไป เมื่อตัดเฉือนเกลียวบนเครื่องกลึงแนวนอน จะต้องมั่นใจถึงความสัมพันธ์ในการเคลื่อนที่ระหว่างชิ้นงานกับเครื่องมือ ในการกลึงเกลียวจริง เนื่องด้วยสาเหตุหลายประการ การเคลื่อนที่ระหว่างสปินเดิลและเครื่องมือจึงมีปัญหาในข้อต่อบางอย่าง ทำให้เกิดความล้มเหลวระหว่างการกลึงเกลียวและส่งผลต่อการผลิตตามปกติ ในเวลานี้ควรได้รับการแก้ไขให้ทันเวลา
